Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachy

Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachy
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
(0,2-2)x1250
Trading Properties
MOQ
1 zestaw
Packing
2x40HC + 1x20GP
period for dispatch
90-150 dni
payment method
L/C, T/T
Supply Capacity
20 zestawów rocznie

Product Details

Podkreślić:

Linie do cięcia wzdłużnego stali precyzyjnej 300 mm

,

linie do cięcia wzdłużnego ze stali szybkotnącej 1250 mm

,

maszyna do cięcia wzdłużnego cienkiej blachy

Sheet Thickness: 0,2-2 mm
Sheet Width: 300-1250mm
Slitting Speed: 0-150 obr./min
Slitting Quantity: 2mm x 15 pasków
Slit Width Tolerance: +/-0,10 mm
Total Power: 250KW
Land Area: 22m x 8m
Slitter Arbor: 205 mm
Recoil Mandrel: 508 mm
Tools Changing: przecinak bliźniaczy
Product Brief
Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości do cienkiej blachy Maszyna do cięcia cienkich blach wymaga cięcia z dużą prędkością 120 m/min, 150 m/min, 200 m/min, więc około pół godziny może przeciąć jedną cewkę plus skuteczny mechanizm jest ustawiony tak, aby skrócić czas ...
Product Description

Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości do cienkiej blachy



Maszyna do cięcia cienkich blach wymaga cięcia z dużą prędkością 120 m/min, 150 m/min, 200 m/min, więc około pół godziny może przeciąć jedną cewkę plus

skuteczny mechanizm jest ustawiony tak, aby skrócić czas przestoju, czas załadunku, gwintowania i rozładunku można zakończyć w ciągu 10 minut, co 8 godzin można przeciąć 10 cewek (10 cewek x 15 T = 150 T).



Postacie:

  1. Siodełko do przechowywania cewki: umieść cewkę na siodełku, wózek (wózek) cewki może podjechać pod cewkę i podnieść ją, co skraca czas pracy suwnicy i pozwala uniknąć uszkodzenia stalowej cewki, jeśli dźwig bezpośrednio założy cewkę na wózek cewki.
  2. Wózek do załadunku cewki: wózek z cewką podłogową lub typu wgłębnego, zapewnia wydajne ładowanie cewki na trzpień rozwijania.
  3. odwijak jednotrzpieniowy: hydrauliczny trzpień rozprężny odpowiedni do 508 mm, z możliwością zamontowania dodatkowych segmentów lub gumowej tulei do odwijania większych cewek ID.Obciążenie trzpienia zmienia się w zależności od różnych wymiarów cewek metalowych.
  4. ramię dociskowe głowicy cewki, płyta do łopaty obieraczki: współpracują ze sobą, aby otworzyć głowicę cewki i wysłać do podajnika szczypiec.
  5. Podajnik szczypiec i sprzęt do wstępnego poziomowania: podczas gwintowania wysyłaj głowicę cewki do przodu do krajarki, w trybie automatycznym, synchronicznie z krajarką, w sposób ciągły wysyłając pasek do pętli akumulatora.
  6. 1# pierwsza pętla akumulatora w ziemi: hydrauliczna płyta trzepocząca jako pomost umożliwiający przejście cienkiej blachy podczas etapu gwintowania, w trybie automatycznym, gromadzenie stali w kanale pętlowym w celu zsynchronizowania podawania szczypiec i prędkości cięcia, z elektrycznymi oczami na ścianach studzienki w celu sprzężenia zwrotnego.
  7. Rolki prasujące i prowadnica boczna: do poziomego i pionowego prowadzenia taśmy stalowej na środku maszyny do cięcia wzdłużnego.Ręcznie dopasuj prowadnicę boczną do szerokości taśmy stalowej.

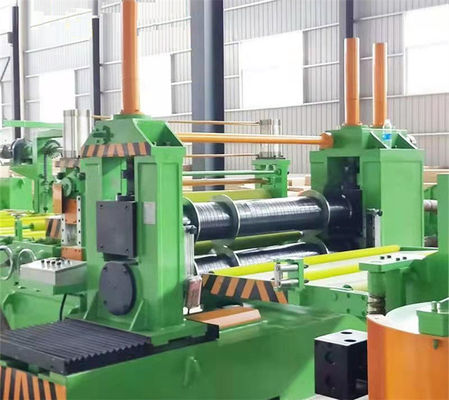

  8. Główna maszyna, maszyna do cięcia wzdłużnego: zawiera parę równoległych wałów nożowych, jeden ruchomy stojak do cięcia, jeden stały stojak do cięcia, mechanizm przykręcany, napęd i przekładnię sterowane przez sterownik DC / AC.
  9. Zwijacz złomu krawędziowego: zwijanie złomu krawędziowego, napięcie uzwojenia zapewnia silnik cykloidalny poprzez koło cierne.
  10. 2 # pętla akumulatora: ta sama struktura z 1 # otworem akumulatora, aby zagwarantować synchroniczną prędkość cięcia i odwijania, rozcięte paski nigdy nie zaplątują się w pętlę.
  11. Jednostka pomiaru naprężenia i prędkości: hydrauliczny typ filcu wełnianego lub rolka zapewniająca naprężenie odrzutu, kodowanie prędkości linii pomiarowej przed odrzutem.
  12. Rolka deflektora i separator wstępny: przed odrzutem oddzielić paski stalowe w kolejności i poprowadzić paski w kierunku przycinacza trzpienia odrzutu.
  13. Oddzielanie ramienia i odrzutnika: trzpień bez szwu lub z otwartymi segmentami, aby zapewnić dobry odrzut, garb zwijania ≤0,5 mm, różnica krawędzi ± 0,10 mm.
  14. Elektryczny system sterowania: Siemens PLC do sterowania linią cięcia wzdłużnego pracującą z dużą prędkością 200m/min.ü

Parametry:

Linia cięcia wzdłużnego 0,2 -2 X 1250 150 m/min Parametry
Nadchodzące cewki stalowe ID508mm, 610mm, OD1800mm, waga cewki 20T
Gotowe cewki niemowlęce ID508mm, OD1800mm, waga cewki 20T max
Szerokość cewki macierzystej 300-1250mm
Szerokości cewek dla niemowląt 20mm -600mm
Liczba cięć 1 mm x 30 szczelin;2 mm x 15 szczelin
Silniki główne Krajarka 90KW + Nawijarka 110KW
Nóż do krajalnicy ID205 x OD320 x 10/15mm SKD11 HRC58-61
Trzpień odrzutnika Bezszwowy trzpień
Opcjonalny Szybka wymiana bobiniarek, rozładunek kołowrotu
Szybkość cięcia Regulacja 0-100-150 obr./min
Konfiguracja Siemens PLC, napęd Parker, zawory Vitory
Precyzja cięcia Szerokość szczeliny ±0,1 mm;Pochylenie ±0,1 mm/m;wiertło 5% grubości;garb odrzutu <0,5 mm



Układ:

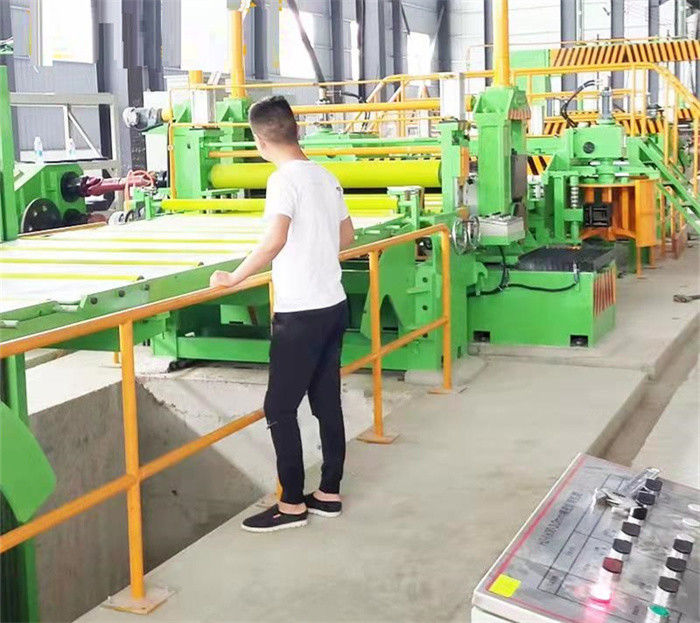

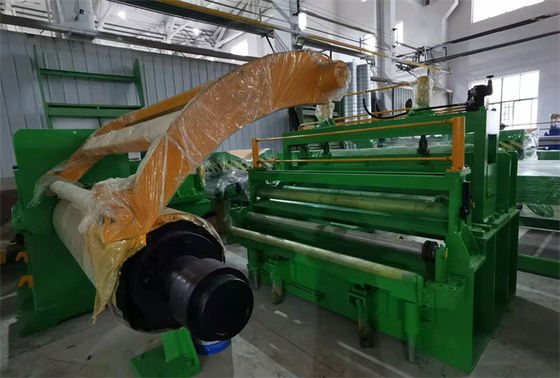

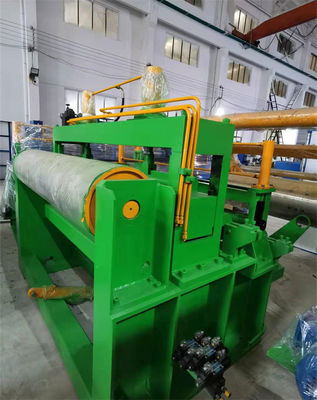

Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachy

Precyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachyPrecyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachyPrecyzyjne linie do cięcia wzdłużnego stali o wysokiej prędkości Maszyna do cięcia wzdłużnego cienkiej blachy
