Linia do cięcia wzdłużnego cewki stalowej o dużej wytrzymałości 0-50 m / min do grubości 10 X 1800

Linie do cięcia blachy stalowej o dużej grubości

Linia do cięcia wzdłużnego cewki stalowej o dużej wytrzymałości do grubości 10 x 1800

gruba blacha zwojowa cięcie wzdłużne, takie jak 8 mm, 10 mm, 12 mm, 14 mm zwykła stal węglowa lub cięcie o dużej wytrzymałości na rozciąganie, np. 4 mm, 5 mm, 6 mm, 7 mm, 8 mm itp. ..., maszyna do cięcia wzdłużnego musi wytrzymać ciężkie obowiązek i konstrukcja maszyny muszą być solidną konstrukcją i automatyczną obsługą.

Dostarczyliśmy 6 x 2000 podwójnych bobiniarek do grubych blach o dużej wytrzymałości na rozciąganie do Indii, 8 x 2000 podwójnych głowic do Algierii i Rosji, 12 x 1250 mm krajarki do krajowej prowincji Syczuan.Nasze doświadczenia są bogate, możemy zaprojektować maszynę do cięcia wzdłużnego zgodnie z życzeniem klientów.

Charakterystyka:

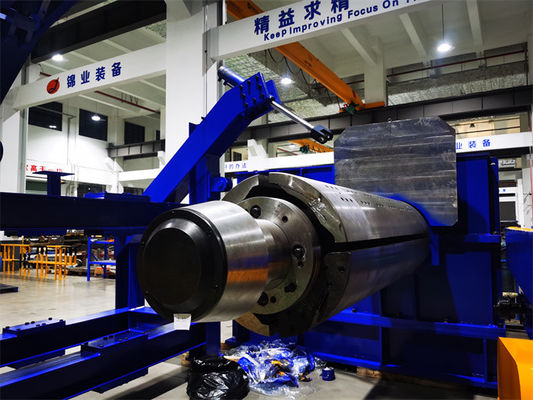

1. Odwijak z podwójną głowicą z dużymi przegrodami: grube stalowe płyty cewki są często ciężkie i mają dużą średnicę zewnętrzną, maksymalna waga cewki może wynosić 30-40 ton, a średnica zewnętrzna wynosi do około 2200 mm.Wewnętrzne średnice cewki nie są tak regularne, wyglądają na owalny kształt, przeciwległe dwa trzpienie stożkowe mogą z łatwością podtrzymywać cewkę wewnątrz.

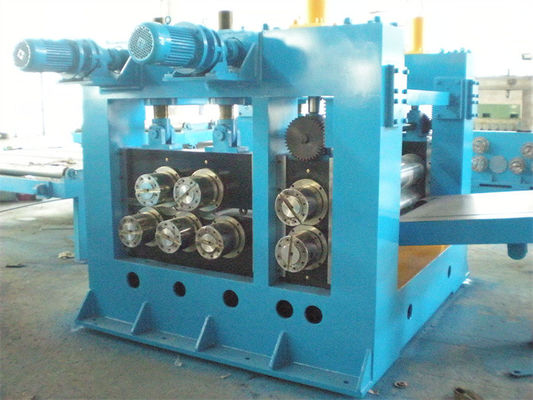

2. Mocna 5-rolkowa wyrównywarka wstępna przed cięciem: gruba płyta została nawinięta, aby stać się zwojami w linii walcowania, promień zwijania pasków jest mocny, mocna niwelator może spłaszczyć promień gięcia cewki, aby stał się płaski, gotowy do późniejszego cięcia wzdłużnego.

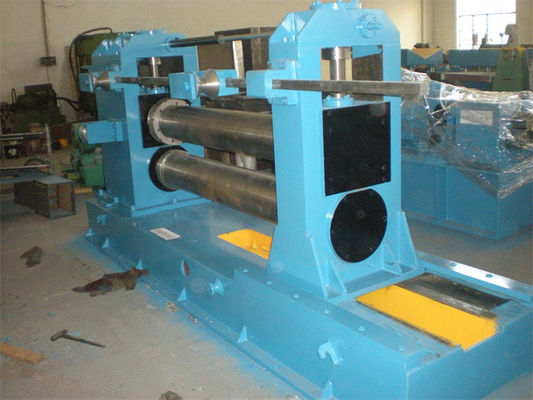

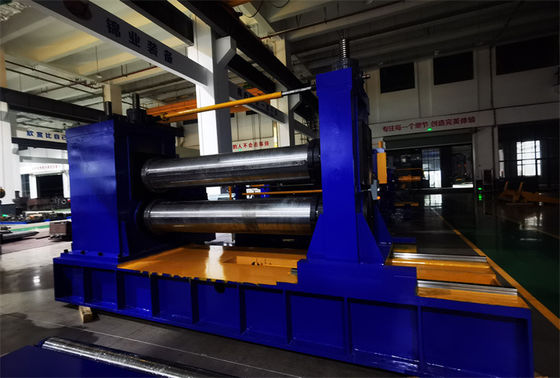

3. Napinacz z pięcioma rolkami: napięcie pięciu rolek wynosi 3 na 2 struktury rolkowe, ściśle utrzymując stalowe paski pod stabilnym napięciem odrzutu
4. Listwy oddzielające ramę prasy nad odrzutnikiem: Aby zapewnić ciągłe odwijanie, każda listwa musi być utrzymywana w porządku i ciasno jedna warstwa nad dolną warstwą, hydrauliczna rama prasy oddzielającej solidnie stoi na fundamencie, dociskając wałek rozdzielający do pasów odrzutowych za pomocą dwóch cylindrów hydraulicznych.

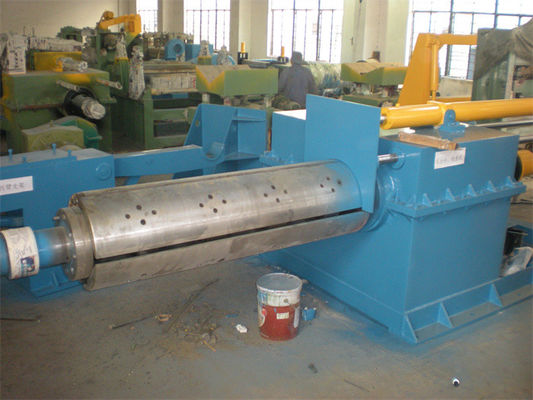

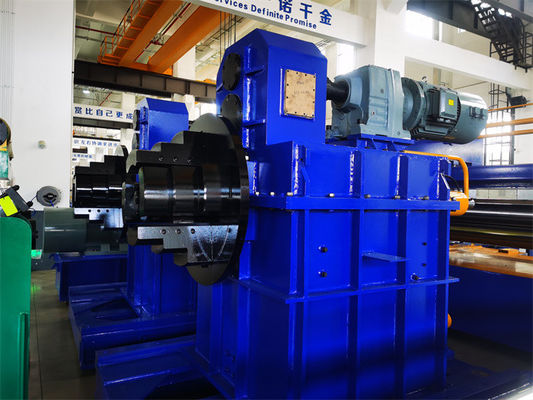

5. Slitter i recoiler: Struktura jest taka sama jak normalna, znacznie mocniejsza, a niektóre części przyjmują specjalny materiał.Cięcie i odwijanie działają w synchronizacji ze sterowaniem PLC.
6. Prowadnica boczna do regulacji z napędem: w przypadku arkusza grubościomierza regulacja prowadnicy bocznej jest uruchamiana za pomocą przycisku na panelu.
7. Dwie nawijarki złomu z każdej strony: niezależnie napędzane przez duży silnik o częstotliwości prądu przemiennego, z przemieszczeniem uzwojenia złomu.
8. Sterowanie elektryczne: główna szafa napędowa znajduje się za maszyną do cięcia wzdłużnego po stronie napędu, panele operatorskie znajdują się przed maszyną, która ma ekrany dotykowe i PLC Siemens.

 Skład i parametry:

Układ:
