Linia do cięcia wzdłużnego o dużej grubości Maszyna do cięcia wzdłużnego blachy stalowej 3-12 X 2000

Linia do cięcia wzdłużnego o dużej grubości Maszyna do cięcia wzdłużnego blachy stalowej 3-12 X 2000
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1 zestaw
Packing
7 x 40HC
period for dispatch
180-210 dni
payment method
L/C, T/T
Supply Capacity
5 zestawów rocznie

Product Details

Podkreślić:

Ciężka maszyna do cięcia wzdłużnego

,

maszyna do cięcia wzdłużnego 12 X 2000

,

maszyna do cięcia wzdłużnego blachy stalowej 3mm

Heavy Gauge: 3 -12mm
Coil Width: 800-2000mm
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12 mm x 4 nacięcia
Slitting Speed: Regulacja 0-50m/min
Land Area: 45m x 10m
Total Power: 550KW
Recoil Mandrel: średnica 760mm
Tension Type: 5 rolek
Uncoiler: Podwójne głowy
Product Brief
Linie do cięcia blachy stalowej o dużej grubości Aby przeciąć grubą blachę zwojową w kierunku wzdłużnym, na przykład stal miękką 8 mm, 10 mm, 12 mm, 14 mm lub cięcie wzdłużne o dużej wytrzymałości na rozciąganie, takie jak 4 mm, 5 mm, 6 mm, 7 mm, 8 mm itp., maszyna musi wytrzymać ciężkie ładunek i ...
Product Description

Linie do cięcia blachy stalowej o dużej grubości



Aby przeciąć grubą blachę zwojową w kierunku wzdłużnym, na przykład stal miękką 8 mm, 10 mm, 12 mm, 14 mm lub cięcie wzdłużne o dużej wytrzymałości na rozciąganie, takie jak 4 mm, 5 mm, 6 mm, 7 mm, 8 mm itp., maszyna musi wytrzymać ciężkie ładunek i konstrukcja maszyny muszą być solidne, mocna konstrukcja!

Dostarczyliśmy maszynę do cięcia grubych blach o dużej wytrzymałości na rozciąganie do modelu India 6x2000, linię do cięcia wzdłużnego z podwójnymi głowicami 8 x 2000 do Algierii i Rosji, krajarkę 12x1250 mm na rynek krajowy w Syczuanie.



Charakterystyka:

  1. Odwijak z podwójnym stożkiem z dużą przegrodą: grube stalowe płyty cewki są często ciężkie i mają dużą średnicę zewnętrzną, maksymalna waga cewki może wynosić 30-40 ton, a średnica zewnętrzna wynosi do około 2200 mm.Wewnętrzne średnice cewki nie są tak regularne, wyglądają na owalny kształt, przeciwległe dwa trzpienie stożkowe mogą z łatwością podtrzymywać cewkę wewnątrz.
  2. Mocna niwelator przed cięciem: gruba płyta została nawinięta, aby stać się cewkami w linii walcowania, promień zwijania pasków jest mocny, mocna niwelator może spłaszczyć promień gięcia cewki, aby stał się płaski, gotowy do późniejszego cięcia wzdłużnego.
  3. Napinacz z pięcioma rolkami: napięcie pięciu rolek wynosi 3 na 2 struktury rolkowe, ściśle utrzymując stalowe paski pod stabilnym napięciem odrzutu
  4. Listwy oddzielające ramę prasy nad odrzutnikiem: Aby zapewnić ciągłe odwijanie, każda listwa musi być utrzymywana w porządku i ciasno jedna warstwa nad dolną warstwą, hydrauliczna rama prasy oddzielającej solidnie stoi na fundamencie, dociskając wałek rozdzielający do pasów odrzutowych za pomocą dwóch cylindrów hydraulicznych.
  5. Slitter i recoiler: Struktura jest taka sama jak normalna, znacznie mocniejsza, a niektóre części przyjmują specjalny materiał.Cięcie i odwijanie działają w synchronizacji ze sterowaniem PLC.
  6. Prowadnica boczna do regulacji z napędem: w przypadku arkusza grubościomierza regulacja prowadnicy bocznej jest uruchamiana za pomocą przycisku na panelu.
  7. Dwie nawijarki złomu z każdej strony: niezależnie napędzane przez duży silnik o częstotliwości prądu przemiennego, z przemieszczeniem uzwojenia złomu.
  8. Sterowanie elektryczne: Szafka CCD znajduje się za krajarką po stronie napędu, panele operatora znajdują się przed maszyną, która ma ekrany dotykowe i PLC Siemens.

 Skład i parametry:



Nie. Kompozycja Parametr
1 Samochód cewki zasilającej 35T
2 Odwijak z podwójnym trzpieniem Φ500-800 mm, obciążenie 35T
3 Podajnik szczypiec i niwelator z pięcioma rolkami Φ210mm, 90KW
4 Nożyce hydrauliczne 12x2000
5 Stół rolkowy transmisyjny długość 4000 mm
6 prowadnica boczna i rolka dociskowa 500-2000mm szerokości
7 maszyna do cięcia Φ320mm, 300KW
8 nawijarka złomu krawędziowego i ogony pasków Prasa 11 kW x 2
9 Akumulator pitny długość 6000 mm
10 Separator wstępny, napinacz, rolka wyważająca Podwójne oddzielanie, 3 na 2 rolki napinające
11 ReCoiler (z dyskami oddzielającymi, popychaczem) Φ320mm, 350KW, 35T
12 Wózek do wyładunku cewek 35T
13 System hydrauliczny Zawory Rexroth, pompa Yuken
14 System sterowania elektrycznego Napęd Parker DC, PLC Siemens i ekran dotykowy

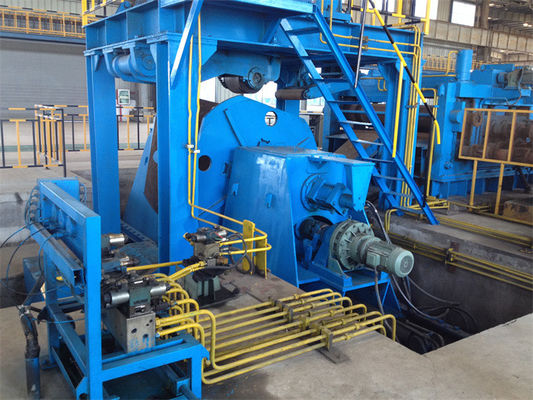

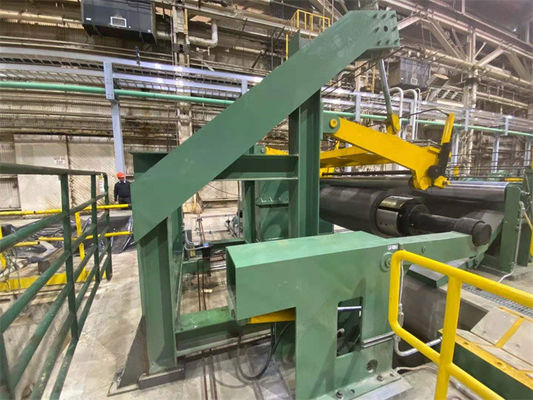

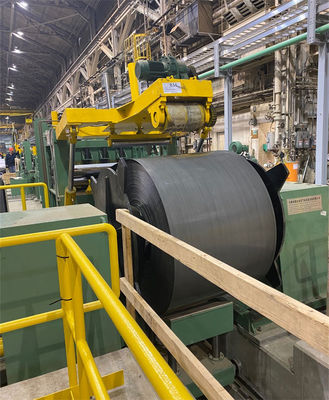

Układ:

Linia do cięcia wzdłużnego o dużej grubości Maszyna do cięcia wzdłużnego blachy stalowej 3-12 X 2000

Linia do cięcia wzdłużnego o dużej grubości Maszyna do cięcia wzdłużnego blachy stalowej 3-12 X 2000Linia do cięcia wzdłużnego o dużej grubości Maszyna do cięcia wzdłużnego blachy stalowej 3-12 X 2000
