Maszyna do cięcia cewki ze stali nierdzewnej o wysokiej precyzji (0,3 -3 x 1600)
Wysokiej precyzji maszyna do cięcia blach ze stali nierdzewnej ma bardzo silną strukturę i wymaga bardzo precyzyjnej produkcji.
Stal nierdzewna, taka jak seria SUS200, SUS300, SUS400, w porównaniu z zwykłą stalą węglową Wytrzymałość wytrzymałości ≤270Mpa Wytrzymałość na rozciąganie ≤465Mpa,STS ma większą wytrzymałość Wytrzymałość wydajności ≤550Mpa Wytrzymałość na rozciąganie ≤780Mpa.
.
Płytka ze stali nierdzewnej jest stali wysokiej jakości, wymaga wysokiej precyzji wysokiej jakości cięcia.walki przekładni będą powlekane gumą.
Skład i właściwości

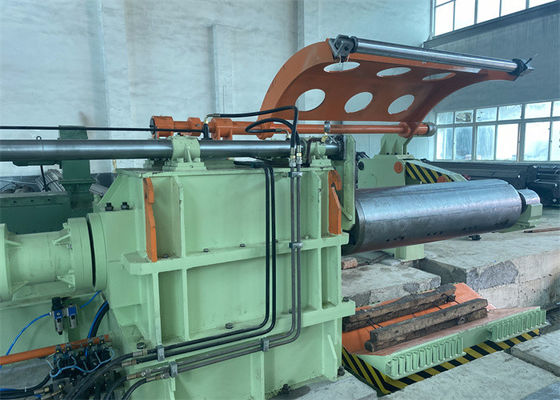

1Bardzo mocny odwojownik i otwieracz cewki, prasowa płytka do otwierania cewki, aby utrzymać cewkę stale w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczypce.

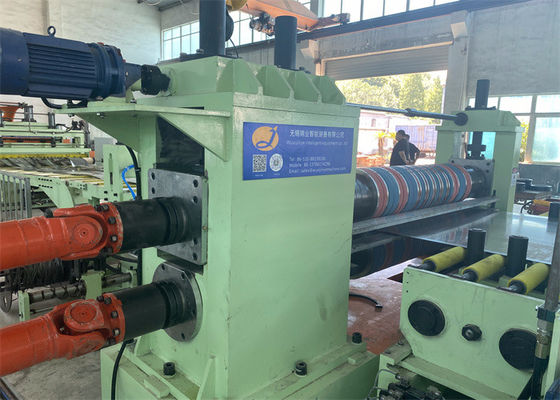

2.Slitter: stanowiska, wały, noże są większe i mocniejsze niż zwykły slitter.
3.Wszystkie rolki przekładni są powlekane gumą PU, aby uniknąć zadrapania powierzchni arkusza STS.
4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.
5.Przepuszczalnik napięcia posiada zarówno walcowy, jak i wełniany filc, aby zapewnić regulowane stabilne napięcie do odchylenia.
6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.
7Prędkość cięcia jest zwykle ograniczona do 80 m/min.
8Noże do cięcia będą ze specjalnego materiału SKD11, H13K, SLD itp.
9Systemy hydrauliczne, takie jak cylindry hydrauliczne, zawory, powinny być solidne i trwalsze.
Precyzja cięcia:
- Tolerancja szerokości szczeliny: 0,10 mm; szerokość szczeliny < 300 mm, grubość < 1,2 mm, tolerancja szerokości szczeliny ≤ 0,05 mm;
- Przepływ szczeliny: ¥0,5 mm/M dla paska o szerokości większej niż 300 mm, ¥1,0 mm/M dla paska < 300 mm. Paski krawędzi w odległości 100 mm od krawędzi cewki macierzystej nie są objęte ograniczeniem.
- Burrs: ≈ 0,05 mm lub powiedzmy, nie więcej niż 5% paska o grubości przekraczającej 1 mm, tnącego przy stałej prędkości w warunkach ostrych noży i odpowiednich szczelin noża.
- Odbiór oszałamiający ± 0,5 mm (w stałej prędkości, zmiana prędkości nie tak szybko
- Turriform odbioru: ± 2,0 mm (w maksymalnej średnicy nawijania)
Proces układu:

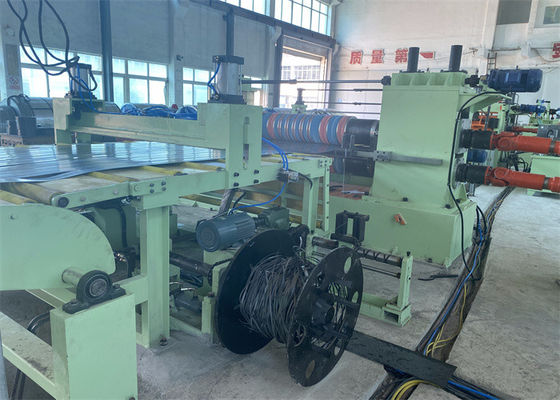

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)
Parametry:
| Przecinek przecinkowy 0,3 -3 x 1600 120 mpm |
Parametry |
| Pojawiły się stali |
ID508mm, 610mm, OD1800mm, masa cewki 20T |
| Pozostałe, z wyłączeniem: |
ID508mm, OD1800mm, masa cewki 20T max |
| Szerokość cewki macierzystej |
300-1600 mm |
| Szerokości cewki dla dzieci |
30 mm -600 mm |
| Liczba cięć |
1 mm x 30 szczelin; 3 mm x 15 szczelin |
| Główne silniki |
Slitter 132 kW + Recoiler 160 kW |
| Noż do cięcia |
ID240 x OD360 x 20 mm SKD11 HRC58-61 |
| Włócznik odkrętu |
Włókna bez szwu |
| Opcjonalnie |
Szybko wymieniające się przecinarki, rozładowujące skrzyżowanie |
| Prędkość przecinania |
0-120-150 mpm regulowane |
| Konfiguracja |
Siemens PLC, Parker Drive, zawory Vitory |
| Precyzja cięcia |
Szerokość szczeliny ±0,1 mm; przechylenie ±0,1 mm/m; bur 5% grubości; grób odbicia <0,5 mm |
