Maszyna do cięcia wzdłużnego o dużej prędkości i precyzji światła 0,3-3 X 1250 mm

Precyzyjna linia do cięcia wzdłużnego światła o wysokiej prędkości (0,3-3 X 1250)

Linia do cięcia blachy o dużej prędkości Light Gauge może wynosić 120 m / min, 150 m / min, 200 m / min w automatycznym cięciu wzdłużnym, aby skrócić czas przestoju, skuteczny mechanizm jest ustawiony, czas załadunku, gwintowania i rozładunku można zakończyć w ciągu 10 minut.Średnio cewka 15T potrzebuje 30 minut, każdego dnia 8 godzin może wyprodukować 240T.

Ciągłe cięcie cienkiej blachy metalowej z dużą prędkością z dużą precyzją, każda jednostka linii cięcia wzdłużnego powinna być starannie zaprojektowana, obrobiona, zmontowana i zainstalowana, aby zapewnić płynny proces cięcia, w międzyczasie należy wziąć pod uwagę specjalne właściwości cienkiego metalowego materiału taśmowego.Mamy bogate doświadczenie w projektowaniu i wykonujemy niestandardowe linie do cięcia wzdłużnego o dużej prędkości i wysokiej precyzji do cięcia blach cienkich.

Dostarczyliśmy linie do cięcia wzdłużnego do Indonezji, Malezji, Indii, Filipin, Wietnamu, Arabii Saudyjskiej, Zjednoczonych Emiratów Arabskich, Iraku, Jordanii, Egiptu, Algierii, Nigerii, Ghany, Kostaryki, Brazylii, Wenezueli, Kolumbii, USA, Kazakastanu, Rosji, Ukrainy, itp.

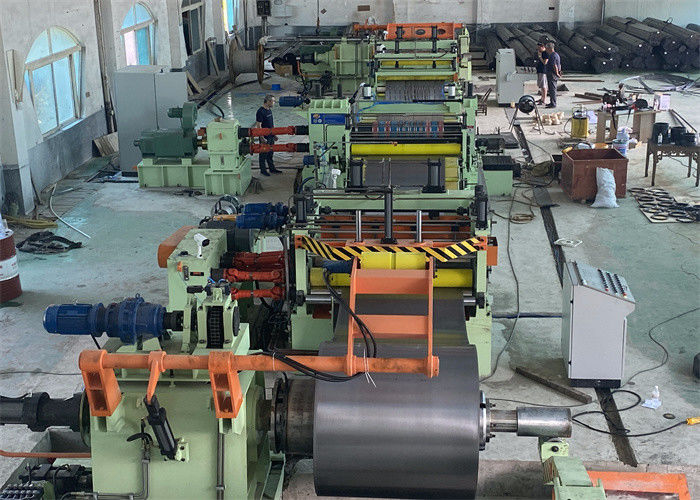

Skład i układ

Siodło przygotowujące cewkę, Wózek do ładowania cewki, Odwijak, Otwieracz głowicy cewki, Podajnik szczypiec i wyrównywacz wstępny, Nożyce, Akumulator wgłębienia 1, Prowadnica wejściowa, Krajarka, Nawijarka złomu, Akumulator wgłębienia 2, Napinacz i separator wstępny, rolka ścinania słupka i deflektora , odrzutnik z separatorem naramiennym, wózek do wyładunku cewki, (bramka obrotowa)

• Uncoiler: zwykle typ wspornika z pojedynczym trzpieniem dla obciążenia cewki 15-20T

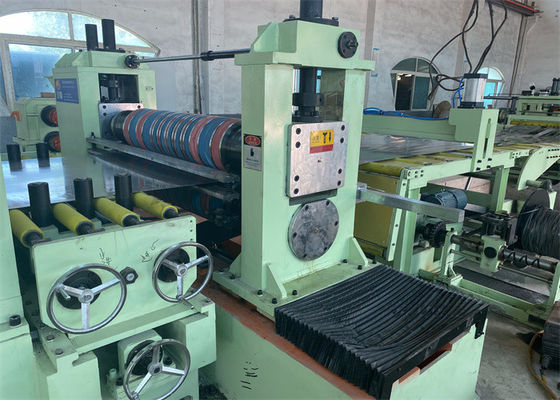

• Slitter to podstawowe wyposażenie linii do cięcia wzdłużnego, podwójne trzpienie do montażu noży tarczowych, szybka wymiana podwójnych nożyc jest opcjonalna
• Wałek dociskowy z rozciętymi ogonami: zainstalowany na stole rolkowym nad nawijarkami złomu, aby docisnąć rozcięte paski, ogony nie wpadają w pętlę.
• Rolka dociskowa do gratowania: przed naprężeniem docisnąć zadziory na krawędziach pasków.
• Stacja napinająca: belki stykowe kanałów zaciskają filc wełniany, aby zapewnić naprężenie zwoju, ciśnienie napinania jest regulowane.
• Rolka kodująca deflektora: odchylaj kierunek pasków i mierz prędkość linii, aby kontrolować synchronizację między krajarką a odrzutnikiem
• Recoiler: dostępne są bezszwowe trzpienie lub zwykłe segmenty, aby nawijać paski w celu oddzielania pasków prasy.

Parametry

Rysunek układu
