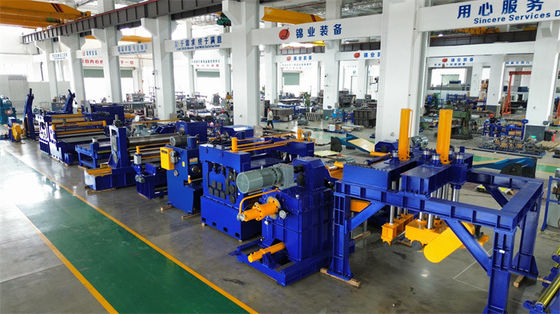

Maszyna do cięcia płytek o ciężkim rozmiarze cewki do cewki o pojemności ponad 10 mm 35T
Maszyna do cięcia płyt ciężkich jest wyspecjalizowanalinia produkcyjnastosowane do cięcia szerokich płyt metalowych (zwykle 3 mm lub grubszych) wzdłużnie na wiele wąskich pasów.Wodpowiednio stosowane w przetwórstwie stali,Wytwarzanie rur ERW, formowanie profili metalowych,budownictwo statków, produkcja naczyń ciśnieniowych, maszyny budowlane i inne gałęzie przemysłu.Projektujemy i produkujemy linię do cięcia cewki ze stali węglowej 14 x 2000 na rynek indyjski, cała linia waży około 200 ton, wysyłana w 8 kontenerach (dwa z nich są płaskie regały).
Główne składniki

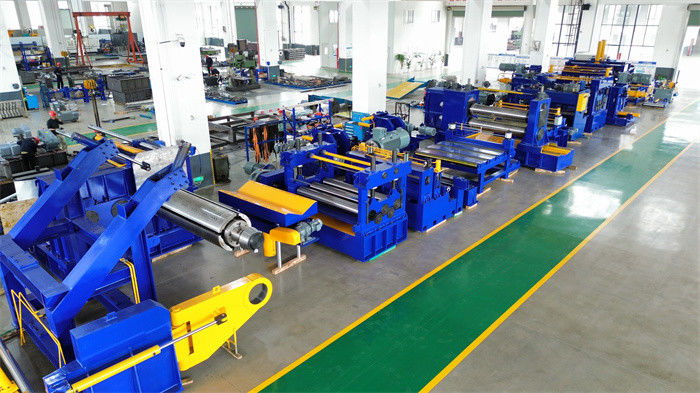

Składa się z sekcji rozwijania, sekcji cięcia i sekcji odwrotu, a także systemu hydraulicznego/pneumatycznego/elektrycznego i akcesoriów do cięcia.
Rozwijanie cewkisekcja:

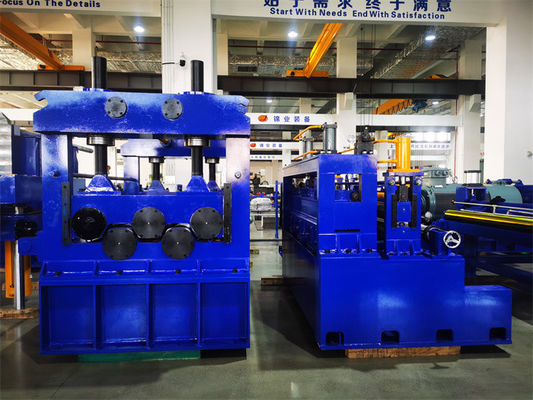

35T wózek ładowania cewki, 35T podwójny mandrels uncoiler, portal ramy otwieracz głowy cewki, podwójny szczypce rolki & 5rolls preleveler, ciepło głowy cewki, pierwsza pętla pętla ((transmission roll table)
Sekcja cięcia

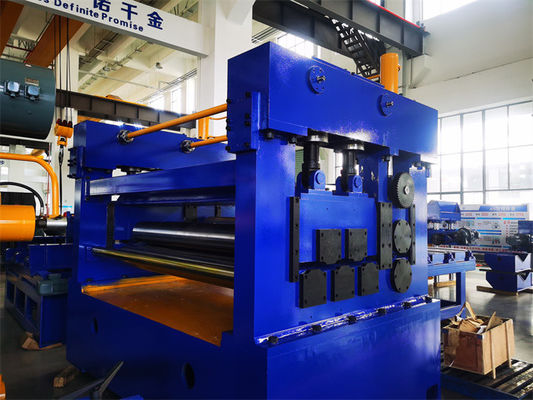

Środkowy przewodnik, Slitter (dwukrotny przejazd proporcjonalny dostępny), obcinanie krawędzi i uzwojenie, druga pętla
Sekcja odwojowa

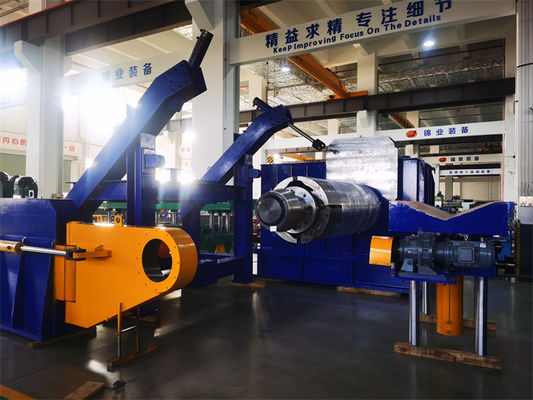

Dwukrotny separator wstępny, napięcie płytki wełny, napięcie 5 rol, rolka deflekcyjna, odwrotnik z separatorem prasowym, wózek rozładunkowy
System hydrauliczny, pneumatyczny i elektryczny
Elektryczne urządzenia elektryczne, z wyłączeniem urządzeń elektrycznych
Elektryczne szafki napędowe, panele operatora
Akcesoria do cięcia
Noże do cięcia, rozstawki, oddzielające dyski i rozstawki itp.
Parametry:
Pojemność przecinania
| Gęstość |
Maksymalna liczba cięć |
Maksymalna prędkość cięcia |
| 13-14 mm |
3 paski |
30 m/min |
| 11 do 12 mm |
4 paski |
30 m/min |
| 8 do 10 mm |
6 pasków |
30 m/min |
| 7 do 8 mm |
10 pasków |
40 m/min |
| 5 do 6 mm |
15 pasków |
50 m/min |
| 2 do 3 mm |
18 pasów, 32 pasów |
60 m/min, 40 m/min |
MaszynaParametry
| |
Pozycja |
Parametry |
| 1 |
Węzeł do przygotowywania siodła, wóz do ładowania węzłów |
35Tload, 4KW ruchomy silnik |
| 2 |
Wyrzutnik z podwójnym mandrem, |
35T cewka miedziana, 37KW x 2 AC |
| 3 |
Portal Kołowo-głowicowe urządzenie do tłoczenia rolki, wyprostowania i łopatowania |
7.5KW ciąg AC, działanie hydrauliczne |
| 4 |
Rolowanie podwójnej szczypce i 5-walcowe wyrównywanie i obcinanie głowicy cewki |
3KW x 2 + 90KW Φ230/200×2100mm |
| 5 |
Łączkowanie1
(tabela transmisji)
|
4 m długości 2,2 m szerokości 4 m głębokości |
| 6 |
Przewodnik boczny |
800-2000 mm regulacja hydrauliczna |
| 7 |
Slicer |
ID360 x OD600 x 20 mm
Noż 6CrW2Si, 250 kW
|
| 8 |
Wyroby z odpadów |
11 kW x 2 |
| 9 |
Łącznik 2 |
6 m długości 2,2 m szerokości 5 m głębokości |
| 10 |
Oddzielacz, 5 rolki |
ID130xOD250 x 6 mm dyski rozdzielające, napięcie napędu silnika 5 rol |
| 11 |
Wzmocnienie |
350KW AC Ф760mm głowica |
| 12 |
Samochód do rozładunku cewki |
Obciążenie 35T, 4KW |
| 13 |
System hydrauliczny |
12Mpa, 15W |
| 14 |
Elektryczny system sterowania |
Siemens PLC, napęd AC INOVANCE
Całkowita moc: 700 kW
|
Kluczowe cechy
Wysoka sztywność: Ciężkie ramy i wały ostrza wytrzymują duże siły cięcia.
Automatyzacja: PLC/CNC kontroluje odległość między ostrzami, prędkość i napięcie.
Wytrzymałe ostrza: Płytki powleczone lub wymienne wydłużają żywotność.
Bezpieczeństwo: awaryjne zatrzymanie, osłony ochronne i zasłony świetlne.
Wysoka wydajność:Każda cewka przecinana w ciągu jednej godziny, 35T x 8 = 360T.
