CRC CRC CRS Stalowe cienkie arkusze metalowe cięte na długość 25 sztuk/min x 2m
Tworzymy maszyny do cięcia blachy metalowej od 16 lat, dostarczamy linie do Malezji, KSA, Zjednoczonych Emiratów Arabskich,Nigeria, Algieria, USA, Argentyna, Rosja, Etiopia, Egipt, itp., około 30 krajów,
Arkusze z cewkami mogą być walcowane na gorąco, walcowane na zimno, galwanizowane arkusze stalowe, arkusze ze stali nierdzewnej, arkusze aluminiowe, arkusze o lekkim wymiarze cięte wzdłuż linii o drobnym wyrównaniu i szybkim cięciu.Płaskość arkusza +/-1 mm na metr kwadratowy, szybkie zatrzymanie cięcia 2m x 28 sztuk/min.
Walcowane na zimno, ocynkowane cewki ze stali są cienkie i wymagają precyzyjnego wyrównania (( 4 wysokości lub 6 wysokości),szybkie cięcie (wielu klientów wybiera serwo napęd cięcia) i układu układania może być jeden stacker lub podwójne warstwy stackers szybkie wymiany ze sobą.
Nieprzerwane działanie wyrównywania, serwo podanie długości i szybkie cięcie pneumatyczne lub serwo napędzane zapewniają wysoką prędkość i wysoką precyzję pracy,szybkość układania następuje nadchodzących arkuszy cięcia i układać każdy arkusz szybko jeden po drugim, dla cewki o wymiarach 2 mm x 1250 x 15 T, cięcie trwa 20 minut, około 40 minut na jedną cewkę.
Układ
Dwa zestawy siodła do przygotowywania cewki, pojedynczy rozwojowiec z mandrelem z napięciem tylnym, tłoczenie głowy cewki i łuskarz, 4 wysokowyraźnik, pętla do otworów, centralny przewodnik, serwo długości mocowania z filmowaniem, szybkie cięcie,stolik z pasem rozładunkowym, jeden lub dwa zestawy stackerów, samochodów wyjściowych lub stołów rolkowych.
Skład
- Siodło cewkowe, przechowywać jedną lub dwie cewki w stanie gotowości, obciążenie 20T
- Pociąg do ładowania cewki, ładowanie cewki do cewki do rozwijania cewki, podnoszenie w górę i w dół i chodzenie w dół.

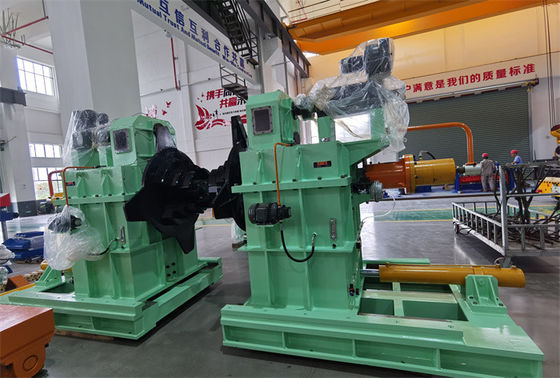

- Jednorazowy rozwinęciel z głowicy: hydrauliczna głowica rozszerzająca standardowego Ф508mm, zainstalowany jest silnik zwrotnego napięcia dla stabilnego rozwinęcia i wyrównania,centralizacja bazy uncoiler w celu zapewnienia centrum cewki na ceterline.

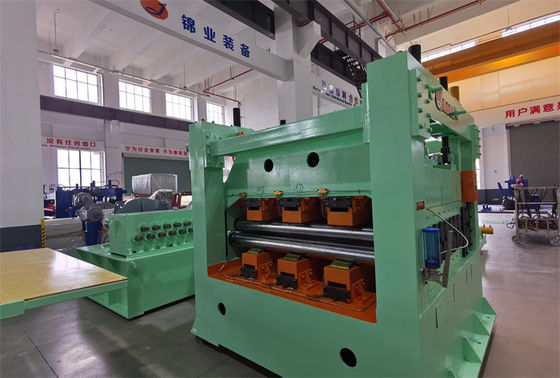

- 2+15 Roller Leveler: 4Hi, 4 rzędy rolków zapasowych, 75KW DC.
- 2+21 6Hi wyrównanie jest opcjonalne, droższa inwestycja, wyższa precyzja wyrównania, bardziej odpowiednie dla stali nierdzewnej, arkuszy aluminium.
- Servo Długość podawania: Servo długość pomiaru ((2 + 5 + 2 rolki napędzane przez serwomotora i sterownika)
- Pneumatyczne szybkie cięcie: wał korbowy odcina się od dołu do góry, dolne ostrze w kształcie litery V.
- Przenośnik pasowy: przenoszenie gotowych arkuszy do stocznika
- System układania: obejmuje stół nożyczkowy, stół wywozowy lub wózki wywozowe do przyjmowania i wywozu ładunków, obciążenie układania 5T.
| Prędkości prędkości prędkości |
Parametry |
| Gęstość blachy ocieplonej ((mm) |
00,2-1,5 mm, 0,25-2,0 mm, 0,3-3,0 mm, 0,4-4,0 mm |
| Szerokość blachy ocieplonej (w mm) |
600 mm, 1000 mm, 1250 mm, 1600 mm |
| Obciążenie rozwijania (MT) |
10T, 15T, 20T |
| prędkość linii ((mpm) |
80 m/min |
| Dokładność cięcia ((mm) |
±0,50 mm /2 m długości
|
| Dokładność wyrównania |
≤ ±1,0 mm/m2 |
| Odcinek burrów |
≤ 3% grubości |
| Dokładność układania |
szerokość ≤ 1,0 mm, długość ≤ 1,5 mm, |
| Pojemność całkowita ((KW) |
100 kW ~ 130 kW ~ 150 kW - 165 kW |
| Powierzchnia gruntu ((L x W) |
25m x 10m |
Dokładna produkcja:
| Część |
Materiał, przetwarzanie, marka |
| wał, oś, walcownik |
42CrMo, HB250-275 |
| Ramy, podstawy |
Q235-A,Q345 ((16Mn) spawanie płyt stalowych, obróbka grzewcza |
| Korpus skrzyni biegów |
Q345 Spawanie płyt, obróbka cieplna, strzał piaskowy, malowanie wstępne |
| Zmiany biegów |
Stal kująca 40Cr, HB240-255, twarz zębów utwardzona, zęby mielone |
| Segmenty rozwijania: |
55# Odlewana stal, hartowanie, powlekanie i polerowanie twardym chromem |
| Pompy hydrauliczne |
Pompy zmiennorzędowe Yuken |
| PLC |
Siemens S200 |
| łożyska |
HRB, ZWZ, SKF |
| Części pneumatyczne |
/Atak powietrzny, SMC. |

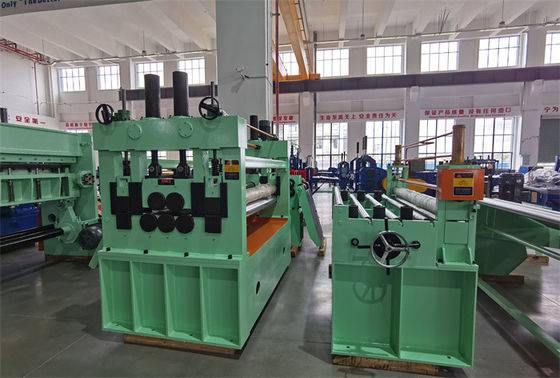

Zdjęcia:
