150mpm Automatyczna linia cięcia metalowego w linii długiej 0,3-3 X 1600

150mpm Automatyczna linia cięcia metalowego w linii długiej 0,3-3 X 1600

Wysokiej precyzji maszyna do cięcia arkuszy ze stali nierdzewnej ma silną strukturę i bardzo precyzyjną produkcję, linia cięcia działa bardzo płynnie.

Odpowiedź na normalną stali węglowej Wytrzymałość na rozciąganie ≤ 270Mpa Wytrzymałość na rozciąganie ≤ 465Mpa do dobrej wytrzymałości stali konstrukcyjnej do 350Mpa, wytrzymałość na rozciąganie 600Mpa.

.

W linii można przeciąć różne stany cewki stalowej: walcowane na gorąco, walcowane na zimno, ocynkowane, przedmalowane w różnych gatunkach stali.

Skład i właściwości

1Bardzo mocny odwojownik i otwieracz cewki, prasowy rolnik i łupkowa płytka, aby utrzymać stalową cewkę stabilnie w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczypem.

2.Slitter: stojak, wały, noże są duże i mocne.

3.Wszystkie rolki przekładni są powleczone gumą PU.

4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.

5.Przepustowość napędowa jednostki własnej płyty wełny typu feltrowego, aby zapewnić regulowane stabilne napięcie do odchylenia.

6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.

7Prędkość rozbijania wzrosła do 150 m/min.

8Noże do cięcia będą z materiału SKD11, H13K, itp.

9System hydrauliczny, np. cylindry hydrauliczne, zawory, solidne i trwałe.

Precyzja cięcia:

• Tolerancja szerokości szczeliny: 0,10 mm; szerokość szczeliny < 300 mm, grubość < 1,2 mm, tolerancja szerokości szczeliny ≤ 0,05 mm;
• Przepływ szczeliny: ¥0,5 mm/M dla paska o szerokości większej niż 300 mm, ¥1,0 mm/M dla paska < 300 mm. Paski krawędzi w odległości 100 mm od krawędzi cewki macierzystej nie są objęte ograniczeniem.
• Burrs: ¥0,05 mm lub powiedzmy, nie więcej niż 5% paska o grubości przekraczającej 1 mm, tnącego przy stałej prędkości w warunkach ostrych noży i odpowiednich szczelin noża.
• Odbiór oszałamiający ± 0,5 mm (w stałej prędkości, zmiana prędkości nie tak szybko
• Turriform odbioru: ± 2,0 mm (w maksymalnej średnicy nawijania)

Proces układu:

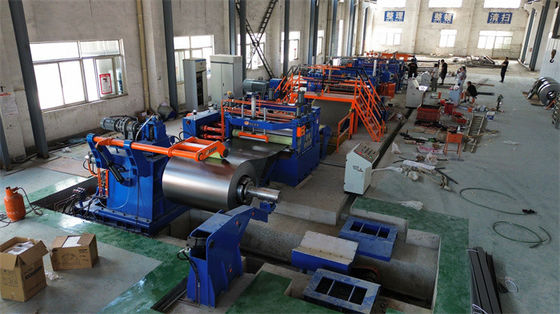

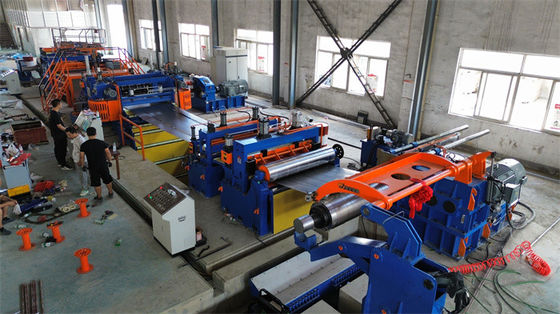

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, odwracalnik z oddzielaczem nad ramieniem, wózek rozładowujący cewkę (wrotnik)

Parametry:
