Ciężka stalowa cewka HR Czarna stalowa maszyna do cięcia na długość

Ciężka stalowa cewka HR Czarna stalowa linia cięta na długośćMaszyna (5-20 x 2200)

Cewka stalowa Heavy Gauge HR Black Steel wymaga ciężkiego cięcia na długość linii:

1. Gorąca stal czarna: Q235, Q345, Q355, st37 -52, wytrzymałość blachy stalowej Granica plastyczności ≤350Mpa Wytrzymałość na rozciąganie ≤550Mpa

2. Specyfikacja blachy grubej: grubość 5-20 mm, szerokość 1000-2200 mm, długość cięcia 2 -12 m

3. Podwójne poziomowanie: wstępne wyrównanie rolek o średnicy 250 mm 2 na 3 rolki i wyrównywarka 4 na 5 rolkach 4 wysokie.

4. Odwijak cewki: podwójne głowice, dwie podstawy poruszają się zgodnie z szerokością arkusza cewki.

5. Otwieracz głowicy cewki: rama portalowa instaluje rolkę trakcyjną głowicy cewki, rolkę prostującą głowicę cewki i płytę łopaty, z dobrą regulacją.

6. Gotowe układanie talerzy w stos: wciśnij płytę podającą na stojak do układania w stos, popychając płyty, starannie dopchnij płytkę.

Skład i parametry:

Postacie:


1. Rozwijarka / rozwijarka

Ciężka linia do cięcia na długość obsługuje ciężkie stalowe cewki o dużej grubości.rozwijarka ma podwójne trzpienie i mocne przesuwne podstawy.

Każdy trzpień ma trzy stopnie, otwieranie i zamykanie dwóch trzpieni za pomocą cylindrów hydraulicznych.

Mechanizm naciągu wstecznego zainstalowany na górze podstawy rozwijarki, aby zapewnić stabilność rozwijania.

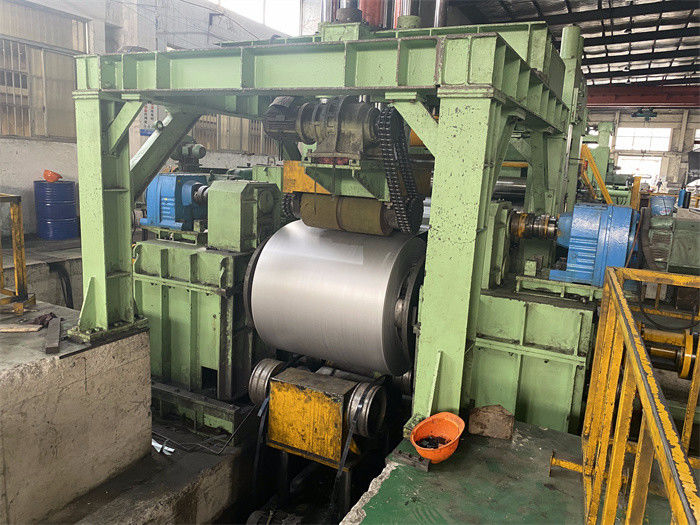

2. Otwieracz głowicy cewki ramy portalowej

Rama portalowa jest bardzo mocna, z rolką dociskową tłumika, rolką prostującą na górze ramy.
hydrauliczna prasa rolkowa tłumiąca na górze stalowej cewki, a jej kąt docisku jest regulowany

Rolka prostująca może przesuwać się do przodu do tyłu, aby śledzić głowicę paska i wyprostować ją.

Płyta łopaty zainstalowana na wyrównywaczu wstępnym podtrzymuje głowicę cewki podczas prostowania głowicy cewki prasy rolkowej.

3. pierwszy niwelator wstępny 2+5

rolka jest ogromna i mocna, zmniejszając wewnętrzne naprężenia stalowej cewki, powierzchnia rolki jest utwardzona i chromowana

Aby złagodzić rozwijające się naprężenie zginające do stanu rozluźnienia.

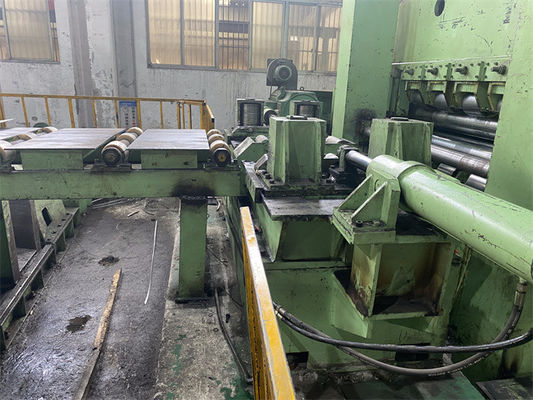

4. Niwelator do dużych obciążeń

liczba prostowarek do dużych obciążeń będzie wynosić 13szt, 11szt lub 9szt, średnica rolek będzie wynosić 180mm -230mm -300mm,
Szczelinę i kąt górnych rolek i dolnych rolek można regulować.

Brak poziomowania stopu, niwelator pracuje w sposób ciągły bez naciskania stalowej płyty podczas cięcia synchronicznego, co jest dobre do ochrony powierzchni stalowej blachy bez pozostawiania śladu rolki

Kiedy ścinanie zatrzymuje cięcie, niwelator jest sprzęgnięty i zatrzymywany podczas pomiaru enkodera.

5. Nożyce hydrauliczne

Ścinanie gąsienic: Synchro Cięcie o wysokiej częstotliwości i mocna rama, mocna stacja hydrauliczna do ścinania, duży serwosilnik do synchronicznego śledzenia blachy stalowej.

Hydrauliczne nożyce wahadłowe zatrzymują cięcie pod pomiarem enkodera.

6. Automatyczna sztaplarka

Układanie luku bombowego, odbiór każdego arkusza na ramieniu rolki, otwórz dwa ramiona, aby uwolnić arkusz spadający na stół podnośny.

Stół rolkowy dostarcza ułożone arkusze na zewnątrz do pakowania.

7. Sterowanie automatyczne, cały proces jest kontrolowany przez PLC w trybie automatycznym.
