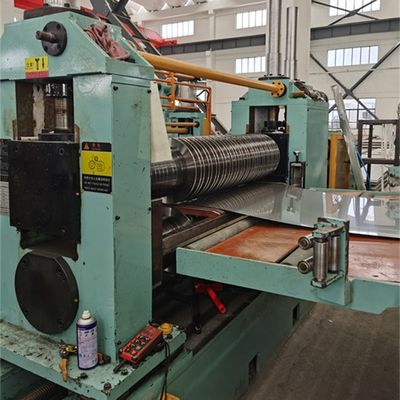

Linia do cięcia wzdłużnego cewki stalowej do walcowanej na zimno blachy stalowej CR (0,2-3 X 1250)

Linia cięcia cewki stalowej do walcowanej na zimno blachy stalowej CR(0,2-3 x 1250)

Opis

Linia cięcia cewki stalowej to urządzenie o wysokiej elastyczności, stosowane do cięcia i odwijania importowanych lub produkowanych w kraju dużych materiałów ze zewnętrznej cewki stalowej na węższe cewki stalowe o tej samej długości.Ogólnie, proces ten składa się z automatycznego podawania, wymaganego cięcia cewki stalowej, ruchu uchwytu cewki, zwojowania i cięcia bramki.o pojemności nieprzekraczającej 10 W, takie jak stal węglowa walcowana na zimno, stal nierdzewna, blacha stalowa powlekana kolorem, blacha aluminiowa itp.

Zgodnie z różnymi procedurami działania istnieją trzy różne rodzaje linii produkcyjnych do cięcia cewki stalowej: ręczna, półautomatyczna i w pełni automatyczna.urządzenia półautomatyczne i w pełni automatyczne są wyposażone w programowalne sterowniki, który może automatycznie zakończyć cały proces cięcia i monitorować różne parametry operacyjne w czasie rzeczywistym, zwiększając wydajność produkcji i jakość produktu.

W porównaniu z ręcznym sprzętem do cięcia linie produkcyjne do cięcia cewki stalowej o wyższej automatyzacji mają takie zalety, jak wysoka wydajność pracy, prosta obsługa, wysoka dokładność,i niezawodnej jakości produktuDlatego jest on szeroko stosowany w linii produkcyjnych przetwarzania stali na zimno w takich gałęziach przemysłu, jak rury stalowe, budynki, energia słoneczna, energia elektryczna, meble, samochody, elektronika itp.

Płyty ze stali węglowej są najczęściej stosowanymi płytami metalowymi, większość płyt ze stali węglowej jest stali o niskiej zawartości węgla (stała łagodna), płyty ze stali o średniej i wysokiej zawartości węgla są wysokiej jakości stali o wysokiej wytrzymałości,Gorąco walcowane cewki HR ze stali węglowej są grubiejsze niż blachy stalowe przed procesem walcowania na zimno,

Zwoje ze stali walcowanej na zimno to cienkie arkusze po walcowaniu na zimno, zakres grubości zwykle poniżej 2 mm, minimalna grubość może wynosić około 0,2 mm, wymaga wysokiej precyzji wysokiej prędkości.Często widzimy CRDajemy różne opcje konfiguracji linii cięcia dla klientów do wyboru, który potrzebuje klienta mówiąc ich plan produkcji,Następnie obliczamy prędkość cięciaKażda linia cięcia jest dostosowana do potrzeb klienta.

Skład i parametry:

1) Siodło przygotowujące cewkę, obciążenie 20T

2) Jednorazowy rozwijalnik mandrylowy (508 mm mandrylowy, z rolką prasową o mocy 7,5 kW)

3)Urządzenie do wyprostowania i łopatki głowy cewki

4) podwójne rolki szczotkowe i 5-walcowy wyrównywacz i obcięcie głowicy cewki (30KW AC)

5) Akumulator do grobu 1 (3m długości, 3m głębokości, 1,6m szerokości)

6)Przewodnik boczny przed przecinaniem (300-1300 mm zakres regulowany)

7)Slitter (opcjonalna szybka wymiana podwójnej głowicy), 220 mm rogu, 110 kW prądu stałego

8)kręgowy rolnik (położony poniżej tabeli przesyłowej) 4KW zmienna częstotliwość

9) akumulator do kopalni 2 (długość 3 m, głębokość 4 m, szerokość 1,6 m)

10) przedseparator i napięcie, rolka deflektor

11)Wykręcacz z uchwytem prasowym 508 mm bezszwodowy mandrel

12)Koło rozładowujące, obciążenie 20T

13) Układ hydrauliczny, układ pneumatyczny pompa 7,5 kW

14)Elektryczny system sterowania

Proces układu:

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)

Parametry:

Konfiguracja:
