Warto walcowana maszyna do cięcia linii HR ze stali węglowej(1-6 x 1600)
Płyty ze stali węglowej są najczęściej stosowanymi płytami metalowymi, większość płyt ze stali węglowej jest stali o niskiej zawartości węgla (stała łagodna), płyty ze stali o średniej i wysokiej zawartości węgla są wysokiej jakości stali o wysokiej wytrzymałości,Gorąco walcowane cewki HR ze stali węglowej są grubiejsze niż blachy stalowe przed procesem walcowania na zimno, grubość przekracza 2 mm, HRC zazwyczaj do zastosowań konstrukcyjnych, takich jak rury stalowe, kolumny i belki, ramy i podłogi.
Linia cięcia HRC jest wytrzymała, aby wytrzymać ciężkie obciążenie skórą tlenkową, jest wysoką wydajnością, aby dać dobrą produkcję.Jedna linia cięcia płyt walcowanych na gorąco może dostarczać taśmy szczeliny dla dwóch lub trzech ERW, cztery lub pięć maszyn do formowania rol.
Dobrze znamy wymagania klientów w zakresie linii cięcia ciepłowalcowanych cew i jakiej konfiguracji maszyny pasują do rynku.Dostarczyliśmy sety maszyny HR do klientów na całym świecie.Witamy na zapytaniach.
Skład:
1)Wzmocowanie siodła
2) Podwójny odwojownik Mandrel

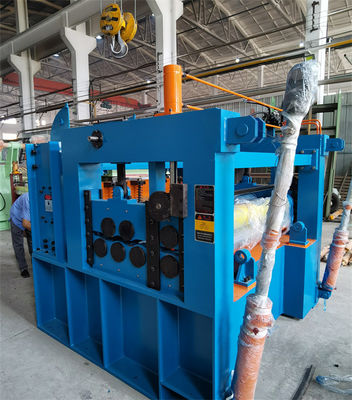

3)Urządzenie do wyprostowania i łopatki głowy cewki
4) podwójne rolki szczytowe i 5-walcowy wyrównywacz i obcięcie głowy cewki
5)Płaszczyzna z przewodem biegów
6)Przewodnik boczny przed przecinaniem

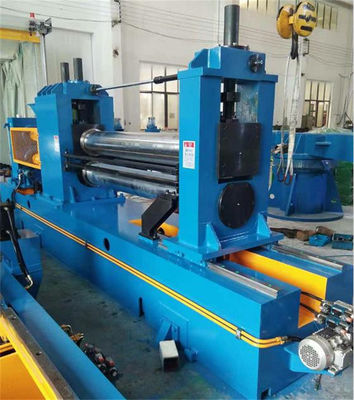

7)Slitter ((podwójna głowa szybka wymiana jest opcjonalna)
8)kręgowy rolnik złomu (zlokalizowany poniżej tabeli przesyłowej)
9) akumulator do kopalni
10) przedseparator i napięcie, rolka deflektor
11)Wykręcacz z uchwytem prasowym separatora
12)Koło wyładowujące
13) System hydrauliczny, system pneumatyczny
14)Elektryczny system sterowania
Proces układu:
Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)
Parametry:
| Przecinek 1 -6 X 1600 80mpm |
Parametry |
| Pojawiły się stali |
ID508mm, 610mm, OD2000mm, masa cewki 30T |
| Pozostałe, z wyłączeniem: |
ID508mm, OD2000mm, masa cewki 30T max |
| Szerokość cewki macierzystej |
600-1600 mm |
| Szerokości cewki dla dzieci |
50 mm -1600 mm |
| Liczba cięć |
1 mm x 30 szczelin; 6 mm x 8 szczelin |
| Główne silniki |
Slitter 132 kW + Recoiler 160 kW |
| Noż do cięcia |
ID250 x OD380 x 20 mm SKD11 HRC58-61 |
| Włócznik odkrętu |
508mm mandrel |
| Opcjonalnie |
Szybko wymieniające się przecinarki, rozładowujące skrzyżowanie |
| Prędkość przecinania |
0-80 mpm regulowane |
| Konfiguracja |
Siemens PLC, Parker Drive, zawory Vitory |
| Precyzja cięcia |
Szerokość szczeliny ±0,15 mm; przebieg ±0,1 mm/m; bur 5% grubości; grób odbicia <0,5 mm |
Konfiguracja:
| Część |
Materiał, przetwarzanie, marka |
| wiarę, oś, rolki |
40Cr,HB250-275, powierzchnia HRC55-58 |
| Slitter arbor |
42CrMo kuwanie, HB280-300, powierzchnia MF HRC50-55, twarda powłoka chromowa, polerowanie powierzchni |
| Ramy, podstawy |
Q235-A,Q345 Spawanie płyt stalowych, obróbka grzewcza |
| Korpus skrzyni biegów |
Q345 Spawanie płyt, obróbka cieplna, strzał piaskowy, malowanie wstępne |
| Zmiany biegów |
Stal kująca 40Cr, HB240-255, twarz zębów utwardzona, zęby mielone |
| Wymagania w zakresie bezpieczeństwa |
45# Stalo odlewane, hartowanie, pokrycie chromowaniem twardym i polerowanie |
| Pompy hydrauliczne |
Pompy zmiennorzędowe Yuken |
| PLC |
Siemens S200 |
| łożyska |
HRB, ZWZ, SKF |
| Części pneumatyczne |
/Atak powietrzny, SMC. |
