Precyzyjna linia do cięcia wzdłużnego stali obejmuje rozwijarkę, krajarkę, napinacz i maszynę do odwijania itp.

• Uncoiler machine: noś cewkę stalową i rozwijaj taśmę stalową do cięcia wzdłużnego.

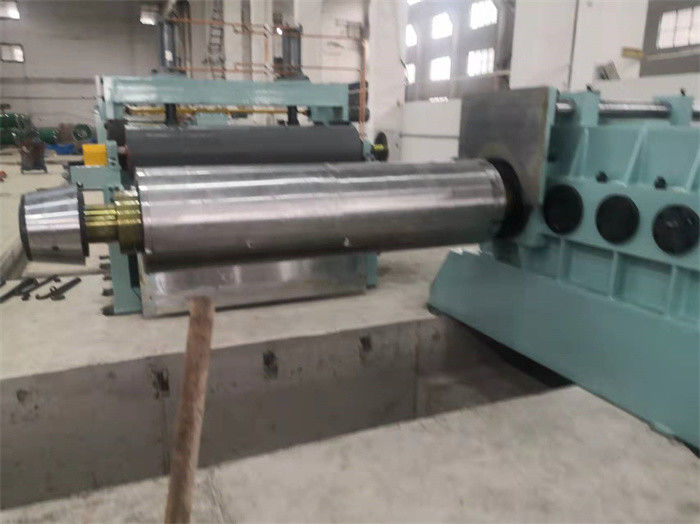

• Maszyna do cięcia wzdłużnego: podwójne trzpienie z okrągłymi nożami do wzdłużnego cięcia taśmy stalowej, silnik i przekładnia napędzają dwie trzpienie za pomocą przegubów uniwersalnych, docisk górnej trzpienia jest regulowany za pomocą silnika i przekładni ślimakowej i pręta.Precyzja krajarki jest bardzo ważna, dwie trzpienie muszą być równoległe, noże i przekładki muszą być dobrej precyzji

Narzędzia do krajarki obejmują noże krążkowe, stalowe przekładki między nożami i poduszki do prostego prowadzenia naciętych pasków wychodzących z krajarki.

Materiały noży krążkowych różnią się od materiału metalowej taśmy do cięcia, przekładki stalowe są wykonane z CK45 o różnej grubości, poduszki mogą być prostymi drewnianymi prętami lub gumowymi pierścieniami.aby uzyskać wysoką precyzję cięcia: wygięcie +/-0,10 mm/m, zadziory krawędzi: ≤0,3 mm, prostoliniowość: ≤0,8 mm/m, szerokość szczeliny ±0,1 mm.

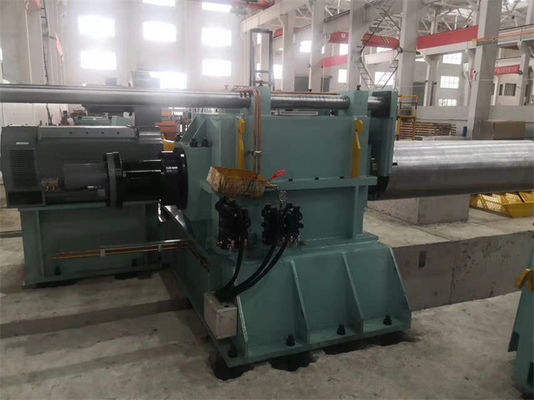

• Maszyna odrzutowa: przewiń paski szczelinowe na trzpieniu odrzutnika, zawiera separator prasy, trzpień rozprężny, silnik napędowy i skrzynię biegów, ramię nośne, popychacz.

W przypadku nawijania cienkiej blachy trzpień odrzutu jest bezszwowy, aby chronić taśmy stalowe wewnątrz warstw.

Przewinięte paski stalowe są schludne w warstwach i krawędziach, teleskop w granicach 0,5 mm

Maszyna do cięcia cienkich blach to precyzyjne cięcie z dużą prędkością 120 m/min, 150 m/min, 200 m/min, co pół godziny może przeciąć jedną cewkę plus

skuteczny mechanizm jest ustawiony tak, aby skrócić czas bezczynności, czas załadunku, przeładunku i rozładunku wynosi około 10 minut, co 8 godzin można rozciąć 10 zwojów (10 zwojów x 15 T = 150 T), każdego dnia dwie zmiany 300 T.

Postacie:

1. Siodełko do przechowywania cewki: umieść cewkę w siodle, wózek (wózek) może podjechać pod cewkę i podnieść ją, co skraca czas pracy suwnicy i pozwala uniknąć uszkodzenia stalowej cewki, jeśli dźwig bezpośrednio założy cewkę na wózek.
2. Wózek do załadunku cewki: wózek z cewką podłogową lub typu wgłębnego, zapewnia wydajne ładowanie cewki na trzpień rozwijania.
3. odwijak jednotrzpieniowy: hydrauliczny trzpień rozprężny odpowiedni do 508 mm, z możliwością zamontowania dodatkowych segmentów lub gumowej tulei do odwijania większych cewek ID.Obciążenie trzpienia zmienia się w zależności od różnych wymiarów cewek metalowych.
4. ramię dociskowe głowicy cewki, płyta do łopaty obieraczki: współpracują ze sobą, aby otworzyć głowicę cewki i wysłać do podajnika szczypiec.
5. Podajnik szczypiec i sprzęt do wstępnego poziomowania: podczas gwintowania wysyłaj głowicę cewki do przodu do krajarki, w trybie automatycznym, synchronicznie z krajarką, w sposób ciągły wysyłając pasek do pętli akumulatora.
6. 1# pierwsza pętla akumulatora w ziemi: hydrauliczna płyta trzepocząca jako pomost umożliwiający przejście cienkiej blachy podczas etapu gwintowania, w trybie automatycznym, gromadzenie stali w kanale pętlowym w celu zsynchronizowania podawania szczypt i prędkości cięcia, z elektrycznymi oczami na ścianach studzienki w celu sprzężenia zwrotnego.
7. Rolki prasujące i prowadnica boczna: do poziomego i pionowego prowadzenia taśmy stalowej na środku maszyny do cięcia wzdłużnego.Ręcznie dopasuj prowadnicę boczną do szerokości taśmy stalowej.
8. Maszyna główna, maszyna do cięcia wzdłużnego: zawiera parę równoległych wałów nożowych, jeden ruchomy stojak do krajarki, jeden stały stojak do krajarki, mechanizm przykręcany, napęd i przekładnię sterowane przez sterownik DC / AC.
9. Zwijacz złomu krawędziowego: zwijanie złomu krawędziowego, napięcie uzwojenia zapewnia silnik cykloidalny poprzez koło cierne.
10. 2 # pętla akumulatora: ta sama struktura z 1 # otworem akumulatora, aby zagwarantować synchroniczną prędkość cięcia i odwijania, rozcięte paski nigdy nie zaplątują się w pętlę.
11. Jednostka pomiaru naprężenia i prędkości: hydrauliczny typ filcu wełnianego lub rolka zapewniająca naprężenie odrzutu, kodowanie prędkości linii pomiarowej przed odrzutem.
12. Rolka deflektora i separator wstępny: przed odrzutem oddzielić paski stalowe w kolejności i poprowadzić paski w kierunku przycinacza trzpienia odrzutu.
13. Oddzielanie ramienia i odrzutnika: trzpień bez szwu lub z otwartymi segmentami, aby zapewnić dobry odrzut, garb zwijania ≤0,5 mm, różnica krawędzi ± 0,10 mm.
14. Elektryczny system sterowania: Siemens PLC do sterowania linią cięcia wzdłużnego pracującą z dużą prędkością 200m/min.ü
