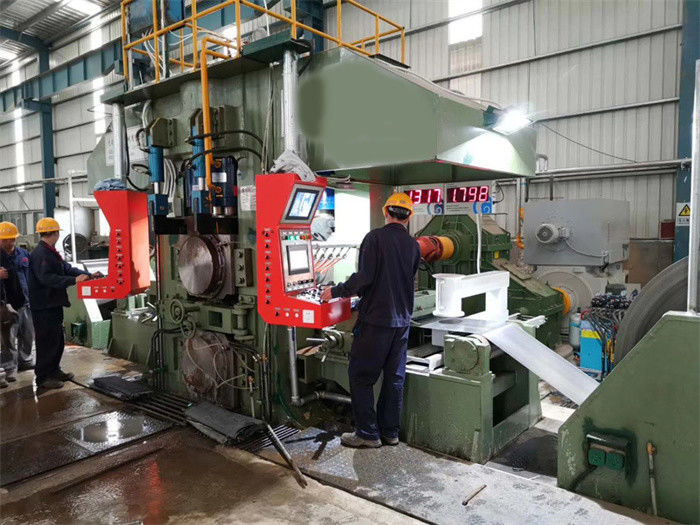

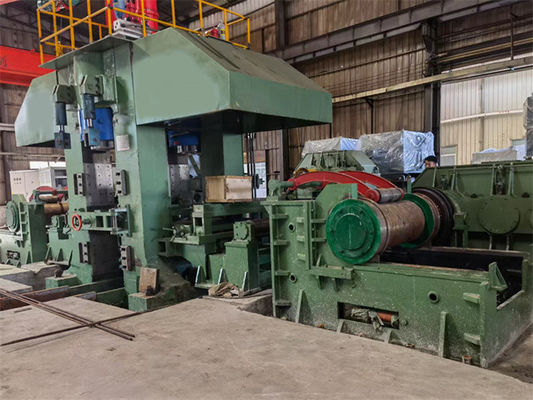

High Speed AGC / AFC / APC 6Hi Linia walcowni zimnej z odwróceniem kierunku (1450)
φ370 / φ415 / φ1180 × 1380mm 6hi Odwracalna walcownia na zimno to wysokokonfiguracyjna, szybkobieżna, precyzyjna walcownia na zimno o poniższych parametrach:
| Surowiec |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| granica plastyczności ≤ 360 N/mm2 wytrzymałość na rozciąganie ≤ 610 N/mm2 |
| 2-3,5 mm grubości x (900-1250) mm szerokości |
| ID610mm OD2000 maks. 27T |
| Ukończony produkt |
| 0,12 -0,8 mm x 900 -1250 mm |
| ID508 X OD2000 x 27T |
| 1380 6 Witam Frezarka wsteczna |
| Wałek roboczy φ370-φ330×1380mm |
| Środkowe rolki φ415～φ375×1380mm |
| Rolki podtrzymujące φ1180-φ1080×1300mm |
| Gięcie rolek roboczych (jednostronnie +/-): 375/280KN |
| Gięcie środkowego wałka (jednostronnie +): 450KN |
| Przenoszenie środkowego wałka: ±150 mm |
| Maksymalna siła toczenia: 15000KN |
| Maksymalny moment obrotowy: 110KN.M |
| Prędkość toczenia: maks. 1300m/min |
Kompozycja:
Odwijak, 1 zestaw Wózek do załadunku cewek, 1 zestaw Prostownica do cewek, 1 zestaw
Nawijak przed młynem, 1 kpl. Wóz do rozładunku cewek, 1 kpl
Stół obróbczy przed młynem, 1 zestaw
φ370/φ415/φ1180×1380mm 6hi Odwracalna walcownia zimna
Stół obróbczy po młynie, 1 kpl
Sprzęt do wymiany rolek, 1 zestaw
Recoiler po młynie, 1 kpl. Wóz do rozładunku cewek, 1 kpl
Wysokociśnieniowy układ hydrauliczny do serwocylindrów AGC 1 zestaw
Układ hydrauliczny średniego ciśnienia do gięcia rolkowego 1kpl
Układ hydrauliczny normalnego ciśnienia do działań hydraulicznych 1 zestaw
Elektryczny układ sterowania APC, AFC, AGC 1 zestaw
Układ smarowania (zemulgowany układ chłodziwa, smarowanie gazem olejowym, smarowanie rzadkim olejem)
Opis elektrycznego systemu sterowania:
| 1 system zasilania i dystrybucji |
| |
Transformator napędowy 400 V i transformator napędowy silnika 710 V |
| |
System dystrybucji energii niskiego napięcia |
| |
układ UPS |
| 2 systemy napędów silników głównych |
| |
Główny układ napędowy obejmuje napędy rozwijarki, nawijarki przed młynem, walca górnego młyna głównego, walca dolnego młyna głównego, nawijaka za nawijakiem, wykorzystanie przetwornicy częstotliwości prądu przemiennego, w tym szaf napędowych, silników napędowych. |
| |
Sterowanie częstotliwością AC to seria SINAMICS S120, wspólna szyna DC łącząca kilka silników, zatrzymanie sprzężenia zwrotnego. |
| |
Połącz główny układ napędowy z systemem automatyki przez Profibus |
| 3 pomocniczy system napędów silnikowych |
| |
Silniki rolek deflektora przyjmują S120, silniki pomp przetwarzającej stacji smarowania przyjmują przetwornice częstotliwości G120XA. |
| |
napęd silnikowy o stałej prędkości |
| 4 systemy automatyki |
| |
Sterowanie napędem klasa L0, podstawowy system automatyki klasa L1, HMI L1.5. |
| |
jedno logiczne sterowanie sekwencyjne S7-315 |
| |
inny układ napędowy silnika i układ sterowania procesem (S7-400+2×FM458) |
| |
zdalne połączenie wejścia/wyjścia |
| |
Sterowanie AGC, AFC, APC |
| 5 Stanowisko operacyjne |
| |
Stanowisko operacji rozwijania |
| |
Główna stacja operacyjna |
| |
Wejściowy panel operacyjny |
| |
Wyjdź z panelu operacyjnego |
| 6 metrów i system kontroli |
