Maszyna do cięcia cienkiej blachy na długość z trymerem krawędzi
Cięcie blachy na długość jest jednym z naszych głównych produktów maszynowych. Produkujemy maszyny do cięcia blachy na długość od 15 lat, dostarczamy linię cięcia na długość do Malezji, KSA, Zjednoczonych Emiratów Arabskich, Nigerii, Algierii, USA, Rosji, Etiopii, Egipt itp., około 30 krajów,
Arkusze cewek mogą być walcowane na gorąco, walcowane na zimno, blachy ze stali ocynkowanej, blachy ze stali nierdzewnej, blachy aluminiowe, blacha lekka cięta na długość ma dokładne wyrównanie i szybkie cięcie.Płaskość blachy +/-1mm na metr kwadratowy, szybkie zatrzymanie cięcia 2m x 28szt/min.
Ciągła praca niwelatora, podawanie długości serwomechanizmu i szybkie nożyce pneumatyczne zapewniają dużą prędkość i wysoką precyzję pracy, prędkość układania podąża za nadchodzącymi ciętymi arkuszami i układanie każdego arkusza szybko jeden po drugim, w przypadku cewki 2 mm x 1250 x 15 T zajmuje to 20 minut cięte, około 40 minut jedna cewka.
Układ
Siodełko do przygotowywania cewek z dwoma zestawami, rozwijarka z pojedynczym trzpieniem z naprężeniem wstecznym, prasa do głowicy cewki i obieraczka, 4 wyrównywarki, pętla do dołu, prowadnica centralna, ustalanie długości serwomechanizmu z filmowaniem, szybkie ścinanie, stół z taśmą podającą, układarka jednego lub dwóch zestawów, samochody wyjściowe lub stoły rolkowe.
Kompozycja
- Siodło cewki, przechowuj jedną lub dwie cewki w trybie gotowości, obciążenie 20T
- Samochód do załadunku cewek.załaduj cewkę na trzpień rozwijarki, podnoszenie góra-dół i chodzenie przód-tył.
- Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny dla standardu Ф508mm, zainstalowany jest silnik z napięciem wstecznym w celu stabilnego rozwijania i poziomowania, centrująca podstawa odwijaka, aby zapewnić środek cewki na linii środkowej.
- 2+15 Roller Leveler: 4Hi, 4 rzędy rolek podtrzymujących, 75KW DC.
- 7 Podawanie długości serwo: pomiar długości serwa (2 + 5 + 2 rolki napędzane przez serwomotor i kontroler)
- Pneumatyczne szybkie zatrzymywanie ścinania: cięcie wału korbowego od dołu do góry, dolne ostrze w kształcie litery V.
- Przenośnik taśmowy: przenieś gotowe arkusze do układarki
- Układarka: obciążenie układania 5T.
- Sheets Car: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
Parametry:
| Szybki miernik światła przycięty na długość |
Parametry |
| Grubość blachy cewki stalowej (mm) |
0,2-1,5mm, 0,25-2,0mm, 0,3-3,0mm, 0,4-4,0mm |
| Szerokość blachy cewki stalowej (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Odwijanie ładunku (MT) |
10T, 15T, 20T |
| prędkość linii (mp/min) |
80m/min |
| Dokładność cięcia (mm) |
±0,50mm /2m długości
|
| Precyzja poziomowania |
≤±1,0 mm/m2 |
| Cięcie zadziorów |
≤3% grubości |
| Precyzja układania |
≤1,0 mm szerokości, ≤1,5 mm długości, |
| Całkowita moc (KW) |
100KW ~ 130KW ~ 150KW |
| Powierzchnia gruntu (dł. x szer.) |
25m x 10m |
Precyzyjne wykonanie:
| Część |
Materiał, przetwarzanie, marka |
| wał, oś, rolka |
42CrMo, HB250-275 |
| Rama, podstawy |
Spawanie blach stalowych Q235-A, Q345(16Mn), wyżarzanie |
| Korpus skrzyni biegów |
Spawanie blach Q345, obróbka cieplna, piaskowanie, malowanie podkładowe |
| Biegi: |
Stal kuta 40Cr, HB240-255, powierzchnia zębów hartowana, zęby szlifowane |
| Segmenty rozwijarki: |
55 # Staliwo, odpuszczanie, twarde chromowanie i polerowanie |
| Pompa hydrauliczna |
Zmienna pompa tłokowa Yuken |
| PLC |
Siemensa S200 |
| Łożysko |
HRB, ZWZ, SKF |
| Części pneumatyczne |
Airtac, SMC |

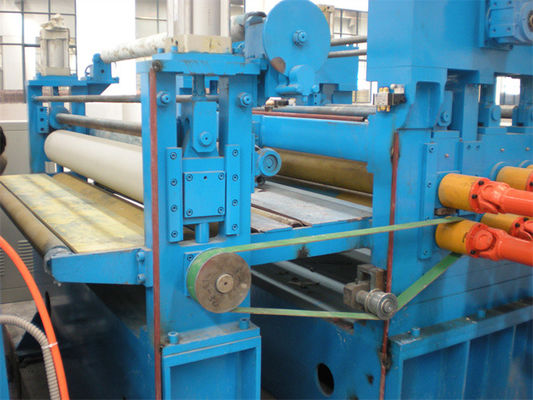

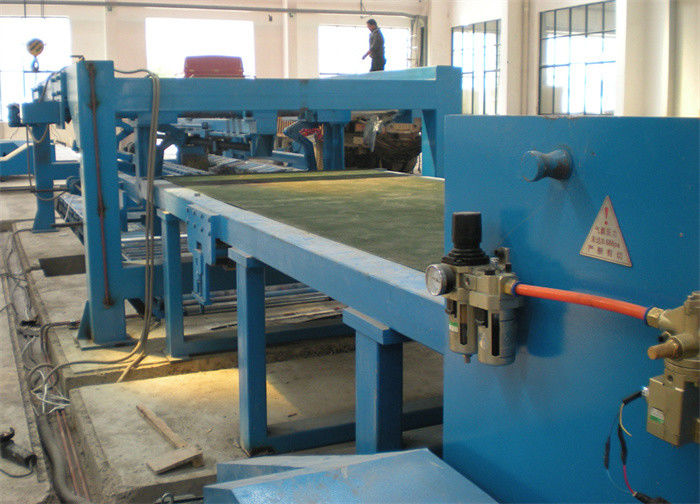

Zdjęcia:
